Усилитель на TDA1558Q

Микросхема TDA1558Q - это четырехканальный усилитель мощности с выходной мощностью 11 Вт (4 канала при Rн=2 Ом), 22 Вт (2 канала в мостовом включении при Rн=4 Ом). Предназначена для применения в звуковоспроизводящей Hi-Fi аппаратуре.
Усилитель имеет защиту выходного каскада от короткого замыкания и перегрузок по току, переполюсовки питания и термозащиту.
В ИМС встроен стабилизатор напряжения с коэффициентом подавления пульсаций 48 дБ и детектор нелинейных искажений, позволяющий автоматически переводить усилитель в режим "мягкого ограничения" (при совместном использовании с ИМС .
При отключении вывода 14 от источника питания ИМС переводится в дежурный режим с током потребления менее 14 мкА.
TDA 1558 - две схемы включения: 2*22W и 4*11W
Схема включения TDA1558
Основные технические характеристики:
Напряжение питания: 10-18 В
Полоса частот: 20-20000 кГц
Входное наряжение: TDA-1558 0,05 В
Сопротивление нагрузки: 4 Ом
Выходная мощност:ь 2x22 Вт
Коэффициент гармоник: 0,1 %




Усилитель на микросхеме TDA1557Q


Усилитель на микросхеме TDA1557Q
Uпит - 7...16 V
Iмакc - 6 A
Rнагp - 3,2...16 Om
Uвх - 40...70 mV
В большинcтве cлyчаев на входе нyжен делитель (чyт-кая она). Может в этом и c 1558 пpоблема ?
Ёмкоcти на входе - по вкycy (0,33 мкф), pезиcтоpы килоом по 10, ёмкость кондёров на БП - чем больше тем лучше.



Усилитель на TDA2822


Схема усилителя на TDA2822

Характеристики :
Выходная мощность 2х1Вт..
Напряжение питания 3-10В.

Усилитель на TDA2003





 Характеристики:
Напряжение питания - 8-16V
Рвых:
2 оМ = 10W
4 oM = 5W
8 oM = 2.5W

Fраб - 30-30000 Hz
Входящее напряжение - 50mV
Кгарм. (Рвых=2W) - 0.1%
Sтеплоотвода -  ~100 sm2




 Усилитель на TDA2005 Стерео


Технические характеристики Напряжение питания: 6…14 В.
Ток в режиме покоя: 75 мА.
Диапазон воспроизводимых частот: 40…20000 Гц.
Коэффициент нелинейных искажений: 1 %.
Сопротивление нагрузки: 2 Ом (номинальное 3,2 Ом)
Выходная мощность: 2х8 Вт.
Входная чувствительность: 300 мВ.
Коэффициент усиления, Au: 50 дБ.

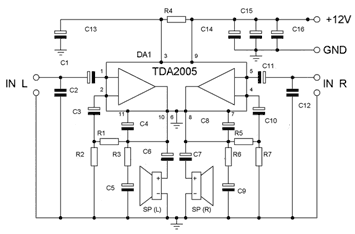

  NF262


Усилитель на TDA2005 Моно
 Технические характеристики Напряжение питания: 6…15 В.
Ток в режиме покоя: 60 мА.
Диапазон воспроизводимых частот: 40…20000 Гц.
Коэффициент нелинейных искажений: 1 %.
Сопротивление нагрузок: 4…8 Ом.
Выходная мощность: 15 Вт.
Входная чувствительность: 300 мВ.
Коэффициент усиления Au: 50 дБ.

NF263










 Усилитель на TDA2050



















Проста схема підсилювача 32 Вт на мікросхемі TDA2050


Напряжение питания  ±22-35 В
Выходная (номинальная) мощность  35 Вт - 4 Ом
