После покупки сабвуферной головки MAGNAT AD300, оказалось, что моего старого усилителя по схеме Чивильча ему явно мало. Поэтому появился замысел создать что-то новое. Новыми критериями стали соответственно высокая выходная мощность и возможность работы на низкоомную нагрузку.
Функционально усилитель состоит из четырех блоков, преобразователя напряжения, блока фильтров, блока защиты и соответственно самого усилителя мощности. Расскажу коротко о каждом из них.
Преобразователь напряжения
Главной частью любого усилителя мощности является источник питания. Понятно, что для получения высокой выходной мощности 12-ти вольт от аккумулятора явно не достаточно. Поэтому в первую очередь нужно создать преобразователь напряжения, который позволит получить двуполярное питание +-60В с мощностью не меньше 400Вт. Порывшись на форуме нашел достаточно простую и относительно хорошую схему.
Мозгом данного преобразователя служит микросхема TL494NC, она создает импульсы заданной частоты. Частоту задают элементы R1 и С8. Дальше эти импульсы попадают на транзисторы VT1, VT2, которые являются управляющими ключами для выходных транзисторов. Поочередно открываясь, выходные транзисторы создают в первичной обмотке переменный ток высокой частоты. Трансформатор повышает напряжение до заданных 60В, дальше ток выпрямляется диодным мостом. Дроссели и конденсаторы сглаживают пульсацию и высокочастотные наводки. Трансформатор намотан на ферритовом кольце склеенному из двух колец размерами 45*28*8 марки НМ2000. Все грани кольца скругляются напильником, потом транс обматывается тряпочной изолентой.
Первичная обмотка намотана 10 жилами диаметром 0,8 мм и содержит 2*5 витков. Витки распределяются равномерно по кольцу. На выводах все жилы скручиваются. После первичной обмотки опять слой изоленты. Вторичная обмотка намотана 3 жилами таким же проводом и содержит 2*19 витков.
толщиною 3-4 мм, длиной около 10 см и высотой около 3см.
Для питания блока фильтров необходимо двуполярное питание +-15В. Реализуется оно при помощи стабилизатора напряжения собранного на транзисторах VT8, VT9 и кренках 7815, 7915. Транзисторы и кренки также имеют маленькие алюминиевые пластинки-радиаторы. Для питания блока защиты сделан отвод из положительного плеча питания усилителя. Падение напряжения реализует двухватный резистор R17.
Включается преобразователь как и сам усилитель с помощью клеммы REM, подавая на нее +12В от магнитолы, замка зажигания или например выключателя. При выключенном усилителе, ток потребления очень мал. На плате, также предусмотрен разъем для подключения вентиляторов охлаждения. Размеры печатной платы 140х105мм.
Усилитель мощности
Схема высококачественного усилителя мощности также взята из форума сайта cxem.net. Данный усилитель здесь зовут "Lanzar". Схема выбрана за ее высокое качество звука, большую мощность, относительную простоту в настройке, высокий басовый потенциал.
тока покоя. Выставляется он подстроечным резистором R15. Сначала выставляют минимальный ток покоя и дают усилителю поработать 15-20 минут на средней мощности. После этого закорачивают вход, отключают акустику и выставляют ток покоя в пределах 50-80 мА. Меряют его по спаду напряжения на резисторах R24 - R27, он должен лежать в пределах 0,22-0,36 В. Напряжение в правом и левом плече может немного отличаться. В схеме желательно использовать пленочные конденсаторы К73- 17 или импортные аналоги, С8, С12, С13 - можно керамику. Выходные и предвыходные транзисторы желательно подбирать попарно, ну хотя бы из одной партии, также попарно желательно отбирать и VT1, VT3 и VT2, VT4. На фото резисторы R1 и R2 на 0,25Вт, позже они были заменены на 2Вт, хотя достаточно резисторов и 0,5Вт. Для транзисторов VT5, VT7 сделан небольшой алюминиевый радиатор. Размеры печатной платы 140х80мм.
Блок фильтров и защиты
Так как усилитель для сабвуфера, нужно выделить из общего широкополосного стереосигнала сумованый, узкополосный низкочастотный сигнал. Для этого собранный блок фильтров. Он содержит сумматор, который сумирует стерео сигнал в моно, сабсоник, который отбрасывает инфранизкие частоты, фильтр НЧ, который обрезает диапазон к 300Гц с крутизной 12дБ/окт, регулирующий фильтр НЧ с частотой среза в пределах 35-150Гц и регулятор фазы, который сдвигает фазу сигнала для лучшего согласования с акустикой.
Все конденсаторы в сигнальных цепях пленочные, за исключением С3, С4, С6, С8. В моем случае керамическими являются также шунты С5, С7. Если чувствительности усилителя окажется мало, резисторами R7, R8, R9, R10 можно изменить коэффициент усиления. Повысить его можно увеличением номиналов R9, R10 и уменьшением R7, R8. Схема наведена ниже.
Так как усилитель для сабвуфера, нужно выделить из общего широкополосного стереосигнала суммарный, узкополосный низкочастотный сигнал. Для этого служит блок фильтров. Он содержит сумматор, который суммирует стерео сигнал в моно, сабсоник, который отбрасывает инфранизкие частоты, фильтр НЧ, который обрезает диапазон к 300Гц с крутизной 12дБ/окт, регулирующий фильтр НЧ с частотой среза в пределах 35-150Гц и регулятор фазы, который сдвигает фазу сигнала для лучшего согласования с акустикой.
Все конденсаторы в сигнальных цепях пленочные, за исключением С3, С4, С6, С8. В моем случае керамическими являются также шунты С5, С7. Схема ниже.
Блок защиты сохранит сабвуфер при неполадках в усилителе, не пропустив на него постоянного тока. Также он устраняет щелчки при включении, подключая нагрузку через несколько секунд после включения усилителя. Одним недостатком является то, что схема питается от того же источника питания, что и усилитель мощности, потому при выключении, реле не отключает громкоговоритель сразу, а через несколько секунд, за которые разряжаются конденсаторы блока питания.
Блок защиты и блок фильтров смонтированы на одной печатной плате размерами 185х53мм. Места для стабилитронов VD2, VD3 не предусмотрено, у меня они запаяны в месте подключения питания на плату, хотя думаю можно обойтись и без них, возможно тогда реле будет срабатывать чуть быстрее при выключении.
Конструкция корпуса и монтаж
Все платы смонтированы на дюралюминиевой пластине толщиной 3мм. К ней также прикручивается радиатор выходных транзисторов. Между радиатором и основой, нанесен слой термопасты, таким образом пластина также играет роль радиатора. Выходные транзисторы прижимаются непосредственно к радиатору, между радиаторами и корпусами транзисторов изоляционная прокладка и слой термопасты.
Боковые стенки сделаны из дубовых планок размерами 230х47х15 мм. С внутренней стороны планок, внизу, сделаны фаски, в которые вставляется основа усилителя. С наружи планкам придался коричневый цвет и покрылись лаком. Передняя и задняя стенки также из дюралюминиевых пластин. На передней панели крепятся входные и выходные клеммы, регуляторы чувствительности, среза частоты и фазы, индикатор включения, а также куллер. На задней панели крепится еще один куллер, а также сделаны отверстия для циркуляции воздуха. Клеммы питания также на задней панели. Передний куллер работает на вдув холодного воздуха снаружи-внутрь корпуса, непосредственно на радиатор. Задний на вытяжку горячего воздуха из корпуса. Охлаждения в осеннюю пору хватает, летом испытания еще не проводились, все же перегрев на высокой мощности не исключаю. Поэтому при повторении конструкции советовал бы чуть увеличить размеры радиаторов.
Звучит усилитель замечательно, мощно, напористо, чуствуется запас мощности, бас плотный и глубокий.
Усилитель на TDA 7294
Конструирование усилителя всегда было задачей не простой. К счастью, в последнее время, появилось много интегрированных решений, облегчающий жизнь конструкторам-любителям. Я тоже не стал себе усложнять задачу и выбрал наиболее простой, качественный, с малым количеством деталей, не требующий настройки и стабильно работающий усилитель на микросхеме TDA7294 от SGS-THOMSON MICROELECTRONICS. В последнее время в интернете я распространилисьчиталвидел претензии к этой микросхеме, которые выражались примерно в следующем: "самопроизвольно возбуждается, при неправильной разводке; горит, по любому поводу, и т.д.". Ничего подобного. Спалить её можно только неправильным включением или замыканием, а случаев возбуждения не было замечено ни разу, и не только у меня. Кроме того, у неё есть внутренняя защита от короткого замыкания в нагрузке и защита от перегрева. Также в ней реализованы функция приглушения (используется для предотвращения щелчков при включении) и функция режима ожидания (когда нет сигнала). Эта ИМС представляет собой УНЧ класса АВ. Одной из основных особенностей этой микросхемы является применение полевых транзисторов в предварительных и выходных каскадах усиления. К ее достоинствам относятся большая выходная мощность (до 100 Вт на нагрузке сопротивлением 4 Ом), возможность работы в широком диапазоне питающих напряжений, высокие технические характеристики (малые искажения, низкий уровень шума, широкий диапазон рабочих частот и т.д.), минимум необходимых внешних компонентов и небольшая стоимость
Типовые схемы включения :
Микросхему необходимо установить на радиатор площадью >600 см2. Будьте внимательны, на корпусе микросхемы находится не общий, а минус питания! При установке микросхемы на радиатор лучше использовать термопасту. Желательно проложить между микросхемой и радиатором диэлектрик (слюду, например). В первый раз я не придал этому значения, подумал, а с какого такого перепугу я буду замыкать радиатор на корпус, но в процессе отладки конструкции, нечаянно упавший со стола пинцет замкнул как раз радиатор на корпус. Взрыв был классным! Микросхемы просто разнесло на куски! В общем отделался лёгким испугом и 10$ :). На плате с усилителем желательно также поставить на питание мощные электролиты 10000мк х 50в, дабы при пиках мощности провода от блока питания не давали провалы напряжения. Вообще, чем больше ёмкость конденсаторов на питании - тем лучше, как говорится "кашу маслом не испортишь". Конденсатор C3 можно убрать (или не ставить), я так и сделал. Как выяснилось, именно из-за него, при включении перед усилителем регулятора громкости (простого переменного резистора) получалась RC цепочка, которая при увеличении громкости косила высокие частоты, а вообще он нужен чтобы предотвращать возбуждение усилителя при подаче на вход ультразвука. Вместо C6, C7 я поставил на плате 10000мк х 50в, С8, С9 можно ставить любого близкого номинала - это фильтры питания, они могут стоять в блоке питания, а можно их припаять навесным монтажом, что я и сделал.
Плата:
Я лично не очень люблю использовать готовые платы, по одной простой причине - трудно найти точно такие же по размеру элементы. Но в усилителе разводка может сильно влиять на качество звука, поэтому Вам решать какую плату выбрать. Поскольку я собирал усилитель сразу на 5-6 каналов, соответственно плата сразу на 3 канала:
Блок питания усилителя, фильтр НЧ и др.
Блок питанияПочему-то, блок питания усилителя вызывает много вопросов. На самом деле, как раз тут-то, всё достаточно просто. Трансформатор, диодный мост и конденсаторы - это основные элементы блока питания. Этого достаточно для сборки самого простого блока питания.
Блок питанияПочему-то, блок питания усилителя вызывает много вопросов. На самом деле, как раз тут-то, всё достаточно просто. Трансформатор, диодный мост и конденсаторы - это основные элементы блока питания. Этого достаточно для сборки самого простого блока питания.
Для питания усилителя мощности стабилизация напряжения неважна, а важны ёмкости конденсаторов по питанию, чем больше - тем лучше. Важна также толщина проводов от блока питания до усилителя.
Мой блок питания реализован по следующеё схеме:Питание +-15В предназначено для питания операционных усилителей в предварительных каскадах усилителя. Можно обойтись без дополнительных обмоток и диодных мостов, запитав модуль стабилизации от 40В, но стабилизатору придётся гасить очень большой перепад напряжения, что приведёт к значительному нагреву микросхем стабилизаторов. Микросхемы стабилизаторов 7805/7905 - импортные аналоги наших КРЕН.
Возможны вариации блоков А1 и А2:Блок A1 - фильтр для подавления помех питания.
Блок А2 - блок стабилизированных напряжений +-15В. Первый альтернативный вариант - простой в реализации, для питания слаботочных источников, второй - качественный стабилизатор, но требует точного подбора комплектующих (резисторов), иначе получите перекос плеч "+" и "-", что даст потом перекос нуля на операционных усилителях.ТрансформаторТрансформатор блока питания для стерео усилителя на 100Ват должен быть примерно 200Ват. Поскольку я делал усилитель на 5 каналов, мне понадобился трансформатор помощнее. Но мне не надо было выкачивать все 100Ват, да и все каналы не могут одновременно отбирать мощность. Мне попался на рынке трансформатор TESLA (ниже на фото) ват эдак на 250 - 4 обмотки проводом 1,5мм по 17В и 4 обмотки по 6,3В. Соединив их последовательно я получил нужные напряжения, правда пришлось немного отмотать две обмотки на 17В, дабы получить суммарное напряжение двух обмоток ~27-30В, поскольку обмотки были сверху - труда особого это не составило.
Отличная вещь - тороидальный трансформатор, такие используются для питания галогенок в светильниках, на рынках и магазинах их полно. Если конструктивно два таких трансформатора положить один на другой - излучение будет взаимно компенсироваться, что уменьшит наводки на элементы усилителя. Беда в том, что они имеют одну обмотку на 12В. У нас на радиорынке можно сделать такой трансформатор на заказ, но стоит это удовольствие будет прилично. В принципе, можно купить 2 трансформатора на 100-150Ват и перемотать вторичные обмотки, количество витков вторичной обмотки надо будет увеличить примерно в 2-2,4 раза.
Диоды / диодные мостыМожно купить импортные диодные сборки с током 8-12А, это значительно упрощает конструкцию. Я использовал импульсные диоды КД 213, причём делал отдельно по мосту на каждое плечо, чтобы дать запас по току для диодов. При включении происходит заряд мощных конденсаторов, бросок тока при этом весьма существенен, при напряжении 40 В и емкости 10000 мкФ ток зарядки такого конденсатора составляет ~10 А, соответственно по двум плечам 20А. При этом трансформатор и выпрямительные диоды кратковременно работают в режиме короткого замыкания. Пробой диодов по току даст неприятные последствия. Диоды были установлены на радиаторы, но я не обнаружил нагрева самих диодов - радиаторы были холодные. Для устранения помех по питанию, рекомендуют параллельно каждому диоду в мосте, устанавливать конденсатор ~0,33мкф тип К73-17. Я правда, делать этого не стал. В цепи +-15В можно применить мосты типа КЦ405, на ток 1-2А.
Конструкция
Готовая конструкция.Самое занудное занятие - корпус. В качестве корпуса я взял старый слим корпус от персонального компьютера. Пришлось его немного укоротить по глубине, хотя это было непросто. Считаю, что корпус получился удачным - блок питания находится в отдельном отсеке и можно ещё 3 канала усиления засунуть в корпус свободно.
Общая конструкцияПосле полевых испытаний, выяснилось, что нелишне поставить вентиляторы на обдув радиаторов, несмотря на то, что радиаторы имеют весьма внушительные размеры. Пришлось надырявить корпус снизу и сверху, для хорошей вентиляции. Вентиляторы подключены через 100Ом подстроечный резистор 1Вт на самые малые обороты (см. след рисунок).
Микросхемы стоят на слюде и термопасте, винты тоже надо изолировать. Радиаторы и плата прикручены к корпусу через диэлектрические стойки.
<script type="text/javascript"><!--
google_ad_client = "ca-pub-5406232748827713";
/* Реклама */
google_ad_slot = "8504568365";
google_ad_width = 234;
google_ad_height = 60;
//-->
</script>
<script type="text/javascript"
src="http://pagead2.googlesyndication.com/pagead/show_ads.js">
</script>
google_ad_client = "ca-pub-5406232748827713";
/* Реклама */
google_ad_slot = "8504568365";
google_ad_width = 234;
google_ad_height = 60;
//-->
</script>
<script type="text/javascript"
src="http://pagead2.googlesyndication.com/pagead/show_ads.js">
</script>
Входные цепи
Очень хотелось этого не делать, только с надежде, что это всё временно....После навешивания этих кишек, в колонках появился небольшой гул, видимо с "землёй" чё то стало не так. Мечтаю о том дне, когда я выкину это всё из усилителя и буду использовать его только как усилитель мощности.
Плата сумматора, фильтра НЧ, фазовращателяБлок регуляции
Стоимость конструкции.
TDA 7294 $18.00
конденсаторы (мощные электролиты) $15,00
конденсаторы (остальные) $15,00разъемы $8,00
кнопка включения $1,00диоды $0,50
трансформатор $10,50
радиаторы с кулерами $40,00
резисторы $3,00
переменные резисторы + ручки $10,00
галетник $5,00
корпус $5,00
операционные усилители $4,00
стабилизаторы напряжения $2,00
Всего $144,00
УМЗЧ повышенной мощности (для дискотеки)
УМЗЧ повышенной мощности (для дискотеки) выполнен на гибридной ИМС Sanyo STK4231-II. Микросхема двухканальная, поэтому для формирования мостового включения нагрузки ВА1 требуется только один корпус ИМС. Звуковой сигнал на верхний по схеме усилитель (вывод 3 DA2) поступает непосредственно, а на нижний (вывод 20 DA2) - через единичный инвертор на ОУ DA1. Сенсоры выходного тока R18 и R28 при перегрузке или к.з. нагрузки открывают транзисторы VT2, VT1, а за ними «защелкивают» и аналог тиристора на VT3, VT4, замыкая на землю резисторы R25, R31 и отключая усилитель. L1 и L2 мотают миллиметровым проводом в один слой на резисторах R17, R29 (С5-16 мощностью 5 Вт). Ввиду большой рассеиваемой мощности ИМС DA2 необходимо крепить непосредственно на эффективном теплоотводе (желательно с принудительным обдувом - вентилятором от процессора ПК), не допуская ее нагрева выше 70 °С. Номинальное входное напряжение усилителя 500 мВ, максимальная выходная мощность 320 Вт на нагрузке сопротивлением 5,3 Ома; номинальная выходная мощность 200 Вт, Кг<0,4% («Радио» №11/2005,с.16-18).
Данная схема поможет собрать качественный усилитель (формата МОНО)
Схема:

Вид микросхемы:
Характеристики:
Напряжение питания - 8-16V
Рвых:
2 оМ = 10W
4 oM = 5W
8 oM = 2.5W
Fраб - 30-30000 Hz
Входящее напряжение - 50mV
Кгарм. (Рвых=2W) - 0.1%
Sтеплоотвода - ~100 sm2
Готовое устройство:
Печатная плата:
Предлагаю свой вариант печатной платы, включение по схеме, добавлена индикация питания, регулятор громкости и блок питания.

(Формат .lay)
Усилитель мощности на TDA2030A
Разрабатывая мощный усилитель УНЧ можно с успехом использовать приведенную здесь схему. На рисунке показана схема одного из каналов стереоусилителя мощности. Он выполнен на хорошо распространенной элементной базе, - микросхеме А1 TDA2030A и двух разноструктурных транзисторах КТ818 и КТ819.
Параметры усилителя:
- Номинальное напряжение питания 36V, макс 44V.
- Ток покоя 50 мА.
- Максимальная выходная мощность на нагрузке 4 Ом 35 W.
- КНИ при выходной мощности 20W на частоте 1 кГц не более 0,02%.
- КНИ при выходной мощности 20W в частотном диапазоне 40-15000 Гц не более 0,05%.
- КНИ при вых. мощности 28W на частоте 1 кГц не более 0,5%.
- КНИ при выходной мощ. 35W не более 10%.
- Чувствительность (для достижения выходной мощности 20W) 0,9 V.
- Частотный диапазон 40-18000 Гц.
Все детали каждого канала усиления собраны на отдельных печатных платах. Платы выполнены из фольгированного стеклотекстолита с односторонним расположением печатных дорожек. На плате есть две перемычки. Микросхему TDA2030A можно заменить отечественным аналогом К174УН19. Транзистор КТ818 можно заменить на ВD908, а КТ819 - на ВD907. Диоды 1N4001 можно заменить на КД209 или КД226. Электролитические конденсаторы - импортные аналоги К50-35. Чувствительность усилителя можно изменить подбором сопротивления резистора R5. Но, с увеличением чувствительности будет наблюдаться некоторое увеличение нелинейных искажений (КНИ). Для питания стереоусилителя годится нестабилизированный источник на базе силового трансформатора мощностью не менее 100W, обеспечивающего ток в нагрузке не ниже 3А. Вторичное напряжение трансформатора, при использовании мостового выпрямителя должно быть 24-28V. При этом максимальное напряжение питания микросхем при токе покоя будет составлять около 42V. а на полной мощности около 33V. Выпрямительные диоды мостового выпрямителя должны быть рассчитаны на ток не менее 3А. Сглаживающий фильтр, дополнительно к конденсаторам С5 должен содержать еще как минимум два параллельно включенных таких же конденсатора. Микросхема и транзисторы установлены на один общий радиатор. Если транзисторы могут быть на него установлены без изолирования, то для микросхемы изолирование обязательно, так как её радиаторная пластина соединена с её 3-м выводом. В том случае, если радиатор соединен с шасси усилителя и находится под потенциалом питания или общего провода или один общий радиатор используется для всех каналов стереоусилителя - изолирование необходимо не только для микросхемы, но и для транзисторов.

TDA2030A Мост 34 Вт
УНЧ на TDA2030A Мост 34 Вт
Знаю что такие схемы уже не в моде....Как говорят на форумах "Дешовый хлам" А я считаю наоборот, так как TDA2030 очень хороший вариант как для УНЧ так и для hi-fi класса усилителей. Не долго думав и с учотом того что есть в моём городе из микросхем, я решил собрать такую схему :

Список деталей:
С1______________ 2,2 мкФ
С2,С6___________ 100 мкФ
С3,С7___________ 100 nf
С4,С5___________ 22 мкФ
С8,С9___________ 220 nf
R1,R2,R3,R5,R7___ 22 kOm
R4,R6___________ 680 Om
R8,R9___________ 1 Om 2W
Схема не нуждаеться в настройке, хотя я чуть-чуть после сбоки и теста заменил номиналы конденсаторов.
Печатна плата:

Уважаемые пользователи! Обратите внимания на то что на печатной плате нужно поменять расположение ножек МС, так как она монтирована со стороны разводки а не деталей !!!!
Размер печатной плати : 44*96 мм.
Собравши все детали, и ещё разок подумавши, я окончательно решил его собирать. Тогда в руки взял стеклотекстолит + маркер (так как у меня нет лазерного принтера) я начал работать :

После окончания рисования взял раствор медного купороса и через 12 минут при темперетуре раствора 35 градусов по С. Вот такой результат :

Ещё полтора часа и все готово, протестировано и понятно моему уху что я не ошибся в выборе :





Жолтый провод со стороны проводников - это перемычка, она там и должна быть, просто я не просверлил отверствия под ней, вот пришлось так :)
Хотя и дураку ясно что таким количеством деталей не очень то и усь хороший, но для сабвуфера как раз то что надо.
После грубого тестирования (сомодельной схемой) выходной мощности на нагрузку 2 Ом - 45 Вт
4 Ом - 30 Вт
6 Ом - 24 Вт
8 Ом - 19 Вт
Супер усилитель на TDA7294 мост 170w
Начну с того что я сам проверил этот усилитель в очень разных условиях и после практики использования могу перечислить много плюсов и минусов усилителя.
Мне очень понравился в итоге, хотя и разочаровывал по началу. Схемы горели часто но в основном по моим недочетам, как оказалось в конце концов.
Первое что хочу сказать не пытайтесь подымать планку питания усилителя, в даташите на него tda7294.pdf написано что питание может достигать 50 Вольт на плечо двуполярного птитания, про это можете сразу забыть, если попробуете пользовать усилок в этом режиме считайте что малейшая статика и у вас больше нет усилка, если вы подключите мостовую схему такого уся, о которой пойдет речь ниже, на такое питание усилок сгорит сразу издав сипение скорее всего из одной или даже двух ТДА.
Практически все жалобы большинства юзеров усилка, что мостовая схема постоянна згорает, заключаеться в том что защита которая вроде как встроена в микруху от перенапряжения вылетает к ним на руки вместе с куском ТДА. Работают такие усилки!!!!!, только конечно не на питании 50 Вольт на плечо. Все что нужно усечь это что питание лучше не превышать 36 Вольт (кстате на 3 странице даташита в таблице написано что макс. питание 40 Вольт в отличии обещаных на первой 50:):):):):):), а лучше 27. В каждом плече вольт должно быть одинаковое колличество, так как это тоже может быть причиной сгорания моста, схема на одной микросхеме воспринимает разность Вольтажа полегче. Так же лучше проверить вольтаж после установки конденсаторов в питании, воопервых у них бывают разные емкости из-за чего плечи не равные, плюс к этому если вольтаж критичный к примеру 40 Вольт лучше еще раз провериться!!!!
Мне очень понравился в итоге, хотя и разочаровывал по началу. Схемы горели часто но в основном по моим недочетам, как оказалось в конце концов.
Первое что хочу сказать не пытайтесь подымать планку питания усилителя, в даташите на него tda7294.pdf написано что питание может достигать 50 Вольт на плечо двуполярного птитания, про это можете сразу забыть, если попробуете пользовать усилок в этом режиме считайте что малейшая статика и у вас больше нет усилка, если вы подключите мостовую схему такого уся, о которой пойдет речь ниже, на такое питание усилок сгорит сразу издав сипение скорее всего из одной или даже двух ТДА.
Практически все жалобы большинства юзеров усилка, что мостовая схема постоянна згорает, заключаеться в том что защита которая вроде как встроена в микруху от перенапряжения вылетает к ним на руки вместе с куском ТДА. Работают такие усилки!!!!!, только конечно не на питании 50 Вольт на плечо. Все что нужно усечь это что питание лучше не превышать 36 Вольт (кстате на 3 странице даташита в таблице написано что макс. питание 40 Вольт в отличии обещаных на первой 50:):):):):):), а лучше 27. В каждом плече вольт должно быть одинаковое колличество, так как это тоже может быть причиной сгорания моста, схема на одной микросхеме воспринимает разность Вольтажа полегче. Так же лучше проверить вольтаж после установки конденсаторов в питании, воопервых у них бывают разные емкости из-за чего плечи не равные, плюс к этому если вольтаж критичный к примеру 40 Вольт лучше еще раз провериться!!!!
- Большой недостаток, это на слух звук очень микросхеместый, я вообще в екстазе от Ламповых усилителей, люблю так же усилители на транзисторах, как по мне микросхеместый звук хуже всех, но все это не так критичо, ели не придераться, в большинстве центров стоят именно эти микрухи, или STK что еще хуже, а как для машины так лучше ТДА как по мне и не найдешь!!!
- Хорошо ловит фон, тоесть без предусилка лучше не использовать в ХИ-ФИ комплекте вашей акустики, искренне советую!! Хотя значительным плюсом в ответ фону можно назвать очень большую чувствительность входа, которая может регулироваться сопротивлениями в цепи обводки микрухи.
- Сильно грееться - соответственно выдаваемой мощности!!:):):):):):):)
- Очень маленькая, значительный плюс!!
- Очень адаптивна к питанию (если не считать перегрузок), не ловит от блока фон, работает стабильно начиная с 15 Вольт.
Ну вот вроде и все отзывы, сейчас пользую ее одну в машине, ощущение что она задыхаеться на больших мощностях, практически на сто процентов уверен что все из-за кондеров в питании по 2500мкф, вместо 10000мкф. В принципе ОЧЕНЬ ДОВОЛЕН, про мощность - действительно Вас удивит, качесвто вполне достойное, цена попросту смешная (3 доллара), я бы остановился на ней при выборе усилка. Единственный тупик в построении усилков на ее основе, что работет она в мосте только на нагрузку в 8 Ом, а если подключать четыре в мост то только на 16. Так же нельзя подключать их параллельно, но для этого есть альтернативная схемка TDA7293 TDA7293 tda7293.pdf , которая работает как раз на 4-х Омную нагрузку и в параллель можно цеплять столько сколько позволят купить деньги!!!!!!!:):):):):)(тобишь моща любая)
Вот тут архивчик обсуждения на сайте ussrhi-fi.ru, TDA7294, если почитаете и воспользуетесь многими советами хороших людей которые обсудили эту темку, успех гарантирован.(33 страницы форума) !!!!FORUM!!!!.rar
Итак немного про использование ее в машине, схема работает от дву-полярного источника питания, тоесть вот так

Так как два аккумуляторя в машине имееться не у многих :):):):) прийдеться делать преобразователь напряжения, к счастью есть уже одна замечательная статья творца которой пользуються уже поколения, которая не требует объяснения и рассказывает нам сразу и о том как сделать преобразователь напряжения (тобишь делаем из одного постоянного 12 Вольтового два по 36 Вольт), и сам усилок
Как это было у меня я напишу немного поздже!! как говориться еще статей!!!!!
Как это было у меня я напишу немного поздже!! как говориться еще статей!!!!!
Сам я сделал уже наверно с десяток таких усилков, но так как я безолаберный, не пытался как то адаптировать этот процесс, поэтому пользую до сих пор слегка переделанную мной печатку с Мастер Кита, которую я переделал так что бы дорожки не сливались даже при самом небрежном перенесении.
Статей по TDA7294 просто море к примеру такие вот:
http://radiolub.chat.ru/Shems/Shems2/tda7294.htm
http://radiolub.chat.ru/Shems3/pr7294.htm
http://www.schematic.narod.ru/Audio/semi/Amp/tda7294.htm
http://www.schematic.narod.ru/a_index.htm
http://www.masterkit.ru/main/set.php?num=540
Статей по TDA7294 просто море к примеру такие вот:
http://radiolub.chat.ru/Shems/Shems2/tda7294.htm
http://radiolub.chat.ru/Shems3/pr7294.htm
http://www.schematic.narod.ru/Audio/semi/Amp/tda7294.htm
http://www.schematic.narod.ru/a_index.htm
http://www.masterkit.ru/main/set.php?num=540
уже с печатками, схемами и рассказами, вот только мостовых схем намного менше, но есть вот такой сайтик http://www.sblive.narod.ru/I_LOVE_75GDN/I_LOVE_75GDN.htm
Обязательно туда нужно зайти, с такими вот печатками и распайками для мостовой схемы, нажав на картинку качайте файлики.
Обязательно туда нужно зайти, с такими вот печатками и распайками для мостовой схемы, нажав на картинку качайте файлики.

Помоему печатка просто супер, только вот для моей безолаберности не подходит поэтому я буду переделывать и опять выложу свой бред.Немного о том как сделать печатку можете посмотреть вот тута , опять моя статья для разгельдяев.
Поверьте мне на слово с этими микрухами проблем у вас не будет, если сделаете все правильно, я практически уверен что вам понравиться.Расхожие схемы услителей в инете на такие микрухи LM3886 (сам не пробовал но отзывов про нее хороших еще больще чем про ТДА, лично я сделал свой выбор и ничего незаурядного в лм-ке не вижу, не кажеться мне что она круче, тянет только ее купить так как она имеет много последовательно параллельных схем) и еще часто встречал STK4050V (отзывово хороших очень мало, но лично мне паопадалось тьма тьмуща центров с этой микрухой внутри, с сабами, у меня глаза были по пять копеек от впечатлений, опять таки я думаю загвоздка вся в том что на первой странице питание написано +/- 95, а рекомендед на второй стр +/- 66 Вольт, у всех эта микруха горит, не жмите на вольтаж!!!!!!)
Сабвуферный усилитель на TDA2050
После создания корпуса для двух 25ГДН-3-4, которые я не знал куда девать, нужно было настраивать фазоинвертор. Но как же его настраивать без раскачки динамиков? Проблема заключалась в том, что динамика-то два, а они еще и 4-х омные! Значит, последовательно не соединишь, так как катушки динамиков будут раздемпфировать друг друга, а параллельно – большой ток, следовательно, слишком сложная нагрузка на усилитель и на источник питания.
Поэтому было решено сделать по усилителю на каждый динамик. В качестве такого была выбрана микросхема TDA2050. При небольшой стоимости она имеет очень не плохие характеристики, к тому же способна отдать в нагрузку ток до 5А. Жаль, что напряжение питания ограничено на уровне ±25В.
Таким образом, было сделано два идентичных усилителя на общей плате. Схема включения стандартная – из документации на микросхему:
Схема одного канала усилителя на TDA2050.
Также на основной плате размещен выпрямитель, состоящий из 6А диодного моста и конденсаторов с суммарной емкостью 18800мкФ. Данная емкость конденсаторов является минимальным значением. Как показала практика, чем больше это значение, тем лучше усилитель управляет динамической головкой. Так, при добавлении в каждое плечо выпрямителя по 47000мкФ мои экземпляры 25ГДН-3 перестали стучать катушкой об керн на максимальной мощности.
Несколько слов о звучании/качестве усилителя при прослушивании разных жанров музыки на двухполосной акустической системе. Звук приятный, насыщенный, динамичный, но и не сказать, что верный (ИМХО). Хотя мне он понравился больше, нежели звук LM1875T – верный, но зажатый.
![Загрузить схему в новом окне [8,5кБ]](http://alex-jet.narod.ru/audio/amps/Amp_on_TDA2050/Amp_on_TDA2050_web.gif)
Схема одного канала усилителя на TDA2050.
• Детали
Каждой микросхеме нужен радиатор с площадью рассеивания не менее 350см2. Клеммники выходов типа 301-021, питания – 301-031. Дополнительная вилка (рядом с диодным мостом) для питания фильтров типа PWL03M. Конденсаторы Jamicon или Samsung. В блоке питания применяется перемотанный трансформатор ТС100 с двумя вторичными обмотками на 15В (под нагрузкой) или любой другой, мощностью порядка 90-100Вт.Плата монтируется на радиатор плашмя и прикручивается к нему через термостойкие стойки высотой 3мм. Если таковых нет, то их можно заменить гайками М4. Также для надежности под плату желательно поместить электротехнический картон (см. ниже). Чтобы впаять микросхемы надо вырезать под них места в плате (см. ниже) – их контуры размечены. Между микросхемами и платой ставятся диэлектрические шайбы толщиной 1.5мм или втулки для корпуса ТО-218. Микросхемы крепятся к радиатору через слюдяные прокладки.
Плату усилителя в формате Sprint Layout 4.0 можно скачать здесь: Amp on TDA2050 lay.
• Внешний вид конструкции
![]() Прототип усилителя в сборе. | ![]() Печатная плата усилителя. |
![]() Монтаж микросхем на радиаторе. |
Усилитель мощности 60/120 Ватт на LM4780
Всем привет.
Изучаем усилитель мощности на интегральной микросхеме LM4780 от National Semiconductor.
Что в ней особенного? Ну, прежде всего - это очень низкий уровень гармонических искажений. Обычно, производители обозначают максимальную мощность своей очередной гениальной поделки при коэффициенте гармоник 10%. У этой же микросхемы, КГ при максимальной указанной мощности составляет всего 0,5%! Таким образом, это самая честная микруха из всех мной встреченных.
Основные характеристики микросхемы следующие:
Изучаем усилитель мощности на интегральной микросхеме LM4780 от National Semiconductor.
Что в ней особенного? Ну, прежде всего - это очень низкий уровень гармонических искажений. Обычно, производители обозначают максимальную мощность своей очередной гениальной поделки при коэффициенте гармоник 10%. У этой же микросхемы, КГ при максимальной указанной мощности составляет всего 0,5%! Таким образом, это самая честная микруха из всех мной встреченных.
Основные характеристики микросхемы следующие:
Напряжение питания, В | 20...84 |
Потребляемый ток отсутствие сигнала, мА | 110 |
Выходная мощность(КГ=0,5%, Uпит=35В), Вт: | 60 |
Коэффициент гармоник (Pвых=30Вт, Rнагр=8Ом), %: | 0,03 |
Отношение сигнал/шум (взвешенное), % | 114 |
В микросхеме реализованы два одинаковых канала усиления и характеристики даны для стерео режима работы усилителя. Микросхема так же может работать в режиме моно - в мостовом включении. В этом случае, выходная мощность при КГ=0,5% составит 120 Ватт. Остальные характеристики практически не изменяются.
Смотрим схемы включения.

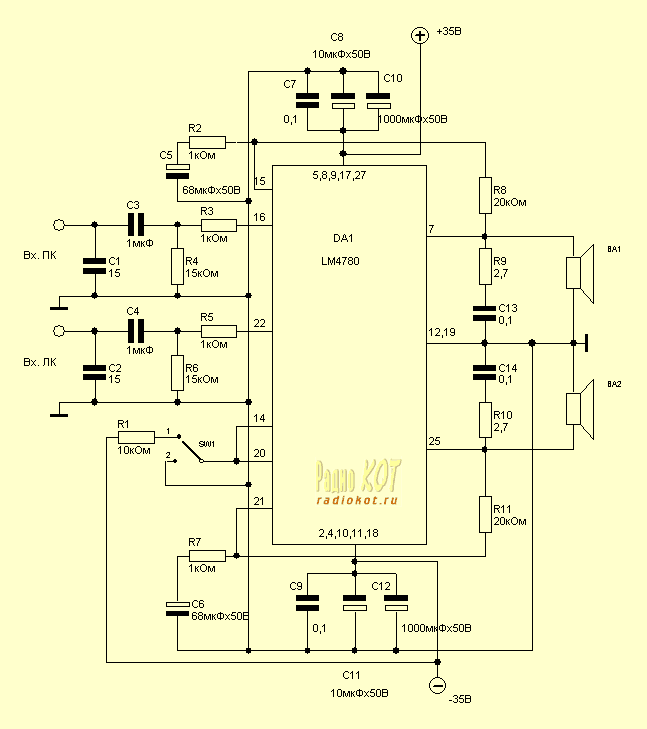

Включение в двухканальном режиме:
Смотрим схемы включения.
Включение в двухканальном режиме:

Включение в мостовом режиме:

Навесных элементов не слишком много и все они легкодобываемые. Микросхема выпускается в любимом всем человечеством корпусе ТО-220 и замечательно монтируется на радиатор. Радиатор, конечно, придется применять очень нехилый, но что поделать - это вам не класс D.
Табличка с элементами (двухканальная схема):
Табличка с элементами (двухканальная схема):
Обозначение на схеме | Номинал |
C1 | 15 |
C2 | 15 |
C3 | 1мкФ |
C4 | 1мкФ |
C5 | 68мкФх50В |
C6 | 68мкФх50В |
C7 | 0,1 |
C8 | 10мкФх50В |
C9 | 0,1 |
C10 | 1000мкФх50В |
C11 | 10мкФх50В |
C12 | 1000мкФх50В |
C13 | 0,1 |
C14 | 0,1 |
R1 | 10кОм |
R2 | 1кОм |
R3 | 1кОм |
R4 | 15кОм |
R5 | 1кОм |
R6 | 15кОм |
R7 | 1кОм |
R8 | 20кОм |
R9 | 2,7Ом |
R10 | 2,7Ом |
R11 | 20кОм |
DA1 | LM4780 |
